西门子VVG44尺寸图表
SIEMENS阀门代理商 / 2013-04-24

    西门子温控阀广泛应用于城市供暖、供气、空调制冷等的楼宇自动控制系统,也适用于化工、石油、冶金、电力、食品、药业等行业的生产过程自动控制系统。适用介质为蒸汽、冷/热水及其它非腐蚀性介质流体的流量调节,从而实现调节系统的温度、湿度、压力、流量的功能。西门子温控阀VVG44的执行器接受控制器送出的调节信号,精确调节阀门开度,运行稳定,可选断电复位、3P或模拟调节、230DCV24DCV供电。可与SQS35..., SQS65... SQS85... 执行器配合安装。以下为西门子VVG44的尺寸图表。



                              VVG44产品图片



尺寸



尺寸单位mm

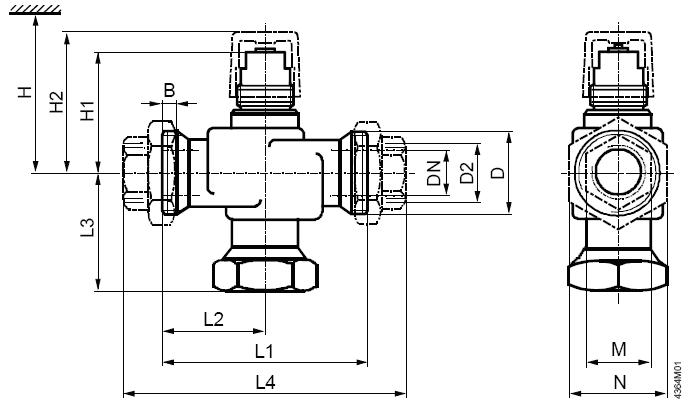

VVG44尺寸图





DN

[mm]

B

D

D2

H1

H2

L1

L2

L3

L4

M

N

重量

无配件

[Kg]

15

8.5

G1B

Rp1/2

53

63

100

50

58

148

25

41

0.6

20

9

G11/4B

Rp3/4

68

78

59

150

32

50

1.0

25

11

G11/2B

Rp1

71

81

105

52.5

62.5

160

38

55

1.4

32

G2B

Rp11/4

77.5

87.5

63.5

170

47

70

1.95

40

G21/4B

Rp11/2

80.5

90.5

130

65

76

198

53

75

2.75







DN

H

DN

=公称直径

[mm]

SQS35..., SQS65..., SQS85...

H

=总执行器高度加上安装、连接、运行

15

> 364



最小安装空间或维护所需的到天花板

20

> 379



或墙壁的距离

25

> 382

H1

=由水管中心线到执行器安装边(上边缘)的距

32

> 389



40

> 392

H2

=阀门全关时的位置(意味着阀杆完全伸出)
