SUA21电动执行器PDF技术资料





德国西门子SUA21电动执行器用于区域阀开关控制的电动执行器。采暖和制冷末端设备。执行器带阀位“开启”状态指示的LED灯。

VVI46…两通或三通阀，PN16

两通或三通阀，内螺纹连接，用于区域或末端设备的控制。适用介质:水，防冻水。

技术参数表               N4842



行程                           2.5mm

泄漏率                       0.05% K_VS

旁通泄漏率               2…5%K_VS

介质温度                   1…110℃

允许工作压力           1600kPa

阀体                           冲压铜

阀门内件材料           铬镍不锈钢，黄铜

环境温度                  1…50℃

安装位置                  竖直到水平

额定压力                  PN16

阀门流量特性         无线性（开/关）

西门子风机盘管二通VVI46.20详细参数：



型号	连接螺纹	公称直径	Kvs阀门全开时的额定流量系数[m³/h]	SFA..△Pmax	STA../STS61..△Pmax	SUA21..△Ps
VVI46.15 1)	Rp 1/2〃	15	2	300	200	300
VVI46.20 1)	Rp 3/4〃	20	3.5	300	200	300
VVI46.25 1)	Rp 1〃	25	5	300	200	300
VVI46.25T 2)	Rp 1〃	25	5	200	200	300
为了保证低噪音运行，△Pmax为100kPa。1)旁通支路流通能力为70Kvs，泄漏率为2…5%Kvs 2)旁通支路流通能力为100Kvs，泄漏率为0.05%Kvs,阀体材料青铜Rg5

定位信号                开关

定位时间                6s

行程                    2.5mm

防护等级                IP40

介质温度                1…110℃



环境温度范围            50℃

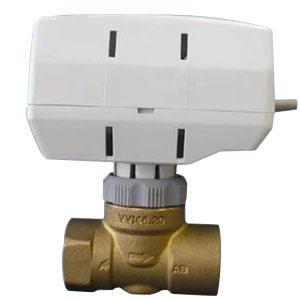

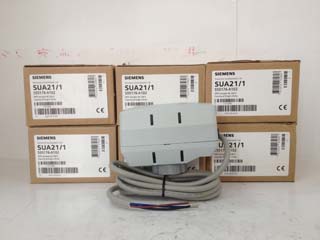

SUA21电动执行器图片:





安装位置                竖直到85°倾角

商品属性
[型号]	SUA21+VVI41.20
[类型]	电动两通阀
[电源电压]	AC230V
[阀体材质]	冲压铜
[公称通径]	DN15~25mm
