RWD68温控器的接线图
北京易觅尔科技有限公司 / 2014-10-21

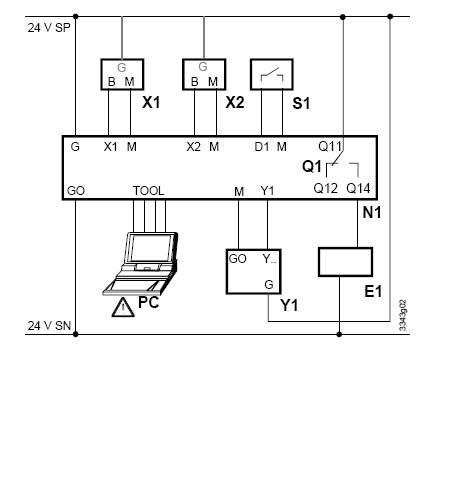

RWD68温控器的接线图

E1 电气负荷
PC PC
Q1 用于双位控制的无源延时触点
S1 时钟开关或者恒温器
X1 主输入点 (当X1为有源主动式传感器则端子 G 会出现)
X2辅助输入点或者远程设定点（当X2为有源主动式传感器则端子G会出现）
Y1 阀门执行器 / 风门执行器
