如何对西门子SKB、SKC电动液压执行器进行行程校验？
西门子阀门 / 2012-10-26

为了确定西门子电动液压执行器所配阀门0%和100%的形成位置。阀门和执行器初次匹配时要进行行程的校验。执行器必须和阀门进行机械连接，给执行器24VAC电，就可以进行行程校验了。

1、检查并确保阀门的手动调节器设置在自动的位置，即阀门有执行器控制。

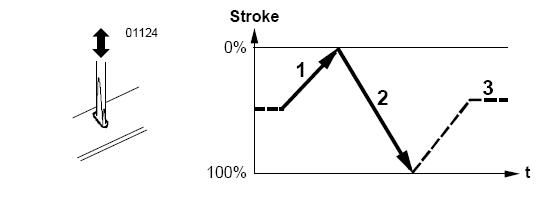

2、执行器印制板上有一个锁孔（如图1所示），将锁孔内进行短接（例如用螺丝刀），执行器即开始行程校验的过程：

西门子执行器行程校验 siemens电动执行器

图1：

a、执行器转到“0行程”位置（1），阀门关闭，绿灯LED闪烁；

b、然后执行器转到“100行程”位置（2），阀门开启，绿灯LED闪烁；

c、储存测量值。校验过程结束，绿灯LED亮（正常运行）；

d、执行器移到控制信号Y或Z控制的位置（3）。
