SQL361B..电动执行器在暖通空调系统中用于驱动 VKF42.. 系列蝶阀，作为截止阀和控制阀。在SQL系列电动调节蝶阀投入使用前，为了确定阀板在阀门中的位置是全关“0%”或全开“100%”，对于调节型执行器，建议在首次调试时进行调校。

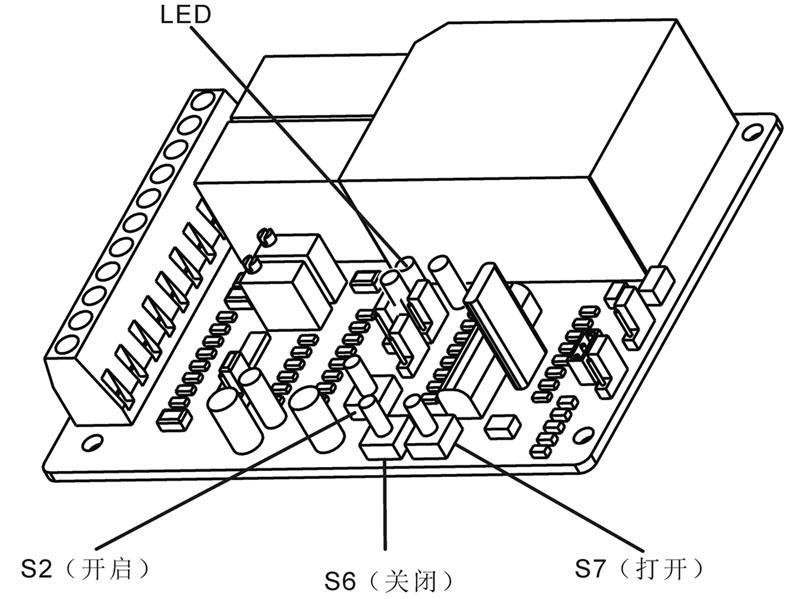

SQL361B..电动执行器在调校之前，首先要将已经组装完毕的电动蝶阀通过手轮调节至半开的位置，打开执行器的外壳，依据下表中所述步骤并对比执行器动作，对电动蝶阀进行调校：
|
步骤 |
操作 |
PCB 上的 LED 灯 |
执行器的动作 |
|||
|
1. 电源 |
· 电源接入执行器端子 1 和 2 · 未接收到控制信号 |
|
亮 |
执行器旋转到“0%”（全关）行程位置 |
||
|
2. 开始调校 |
· 按住 S2 按钮 5 秒钟 |
|
暗 |
执行器在“0%”（全关）行程位置保持不动 |
||
|
3. 0%（全关）位置 |
· 按 S6 按钮 · 存储“0%”（全关）行程位置的值 |
|
è |
|
亮→暗 |
松开 S6 按钮时，执行器旋转到“100%”（全开）行程位置 |
|
· 等待，执行器旋转到全开行程位置 |
||||||
|
4. 100%（全开）位置 |
· 按 S7 按钮 · 存储“100%”（全开）行程位置的值 |
|
亮 |
松开 S7 按钮时，执行器旋转到“0%”（全关）行程位置 |
||
|
· 等待，执行器旋转到全关行程位置 |
||||||
|
5. 完成调校 |
· 按 S6 按钮 · 调校完成 |
|
闪烁 |
执行器在“0%”（全关）行程位置保持不动 |
||
