电动执行器SQL321B/SQL361B机械设计原理
SIEMENS阀门代理商 / 2012-11-15



SQL321B/SQL361B电动执行器标称旋转角度 90°具有手轮和阀位指示内置防凝加热元件,在暖通空调系统中用于驱动 VKF42.. 系列蝶阀,作为截止阀和控制阀。



机械设计原理

执行器由控制器的开/关信号 (SPDT) DC 0…10 V 控制信号驱动,并产生旋转运动,通过驱动器送至阀门。

执行器无需维护。此类执行器具有可逆异步电机,可通过齿轮系驱动主轴,然后由主轴带动蝶阀的方轴。型号 SQL321B25 手轮主轴上安装了弹簧,因此必须保持手轮推入才能手动操作。对于其他型号,手轮则直接连接到蜗杆轴上。

执行器旋转角度为 90°,适用于西门子 VKF42.. 系列蝶阀。在自动运行过程中,行程受两个内置行程开关限制。

为了防止壳体内部温度低于露点温度,执行器配有内置加热元件。

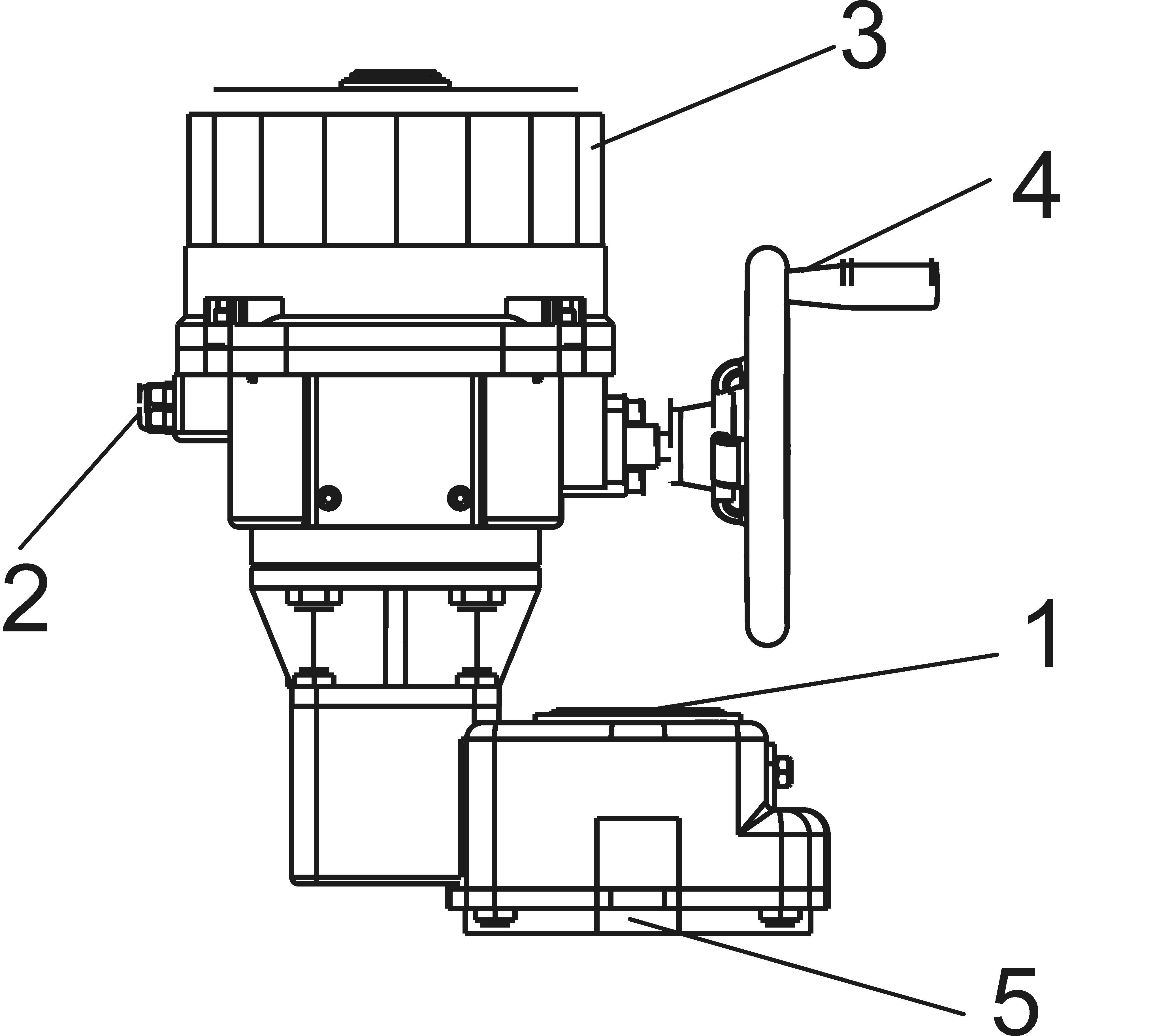

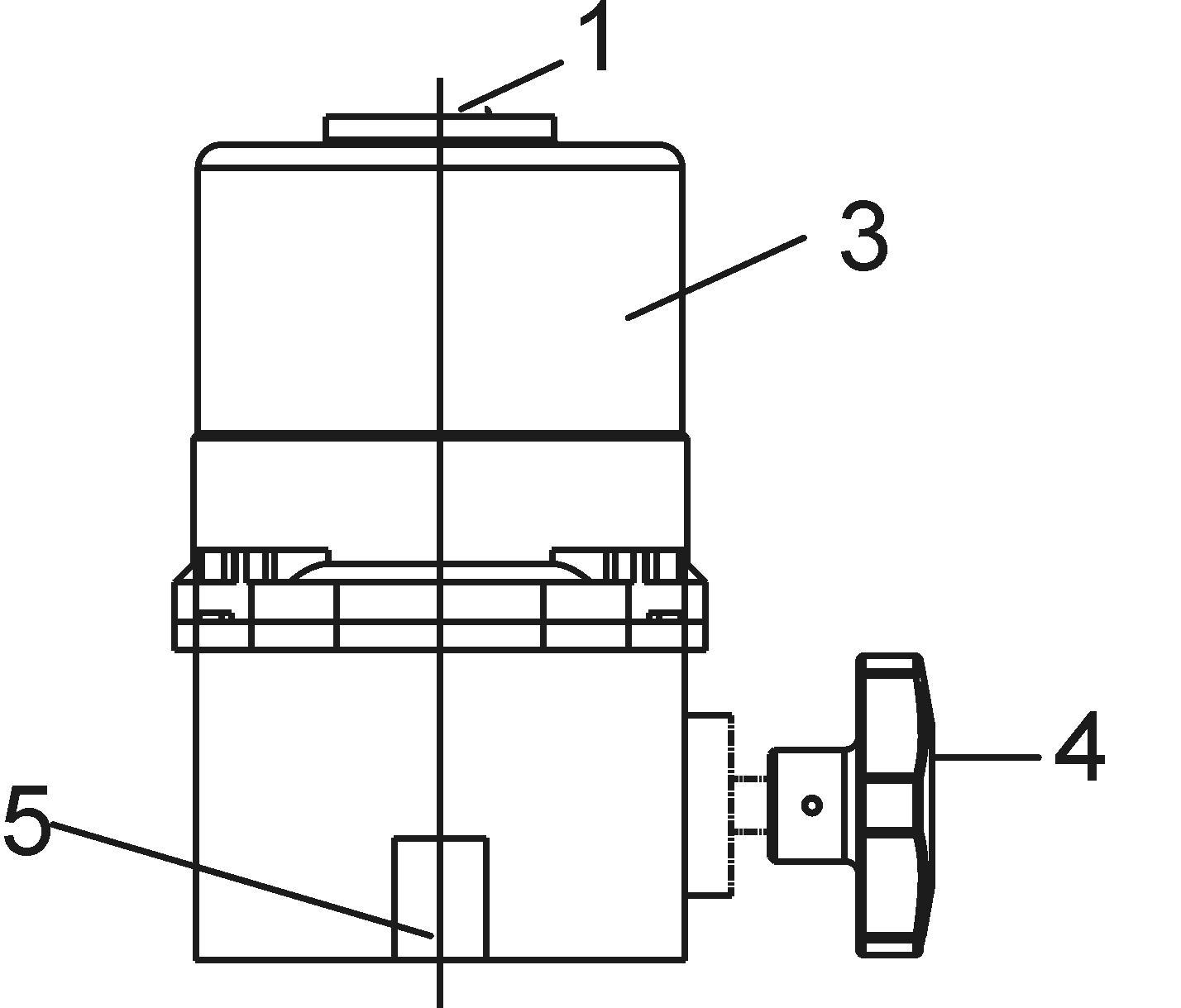

SQL321B/SQL361B机械设计原理1    SQL321B/SQL361B机械设计原理2    SQL321B/SQL361B机械设计原理4

   1       位置指示

   2       接线盒

   3       外壳(电机在壳内)

 4       手轮

 5       EN ISO 5211 法兰连接
