VKF42... 蝶形阀PN16的技术参数及安装尺寸图
SIEMENS阀门代理商 / 2012-11-21



VKF42... 蝶形阀PN16阀体为灰铸铁或球墨铸铁,用于在暖通空调系统中作为电动阀或截止阀使用。公称直径为DN50 ... DN600,流量为kvs 50 ... 14 500 m3/h90°的旋转角度,执行器法兰符合 EN12116/ISO5211标准。用于开式和闭式系统中。以下为VKF42... 蝶形阀的技术参数及安装尺寸图。



技术参数

运行数据

额定压力

PN 16 符合 EN1333



允许的工作压力

1600 kPa (16 bar)



流量特性

符合第 5 页中的图



泄漏等级

A 级符合 ISO 5208(紧密封)



允许介质

冷冻水、低温热水、冷却水、盐水、去除矿物质的水(软化水)、掺有防冻剂的水、空气

建议:水处理需依照 VDI 2035 标准



介质温度

-10…80 °C



管道连接法兰 1)

PN 16 符合 ISO 7005



面到面尺寸

DIN EN 558,系列 20



顶法兰(用于安装执行器的法兰)

EN ISO 5211



旋转角度

90°

标准

环境兼容性

ISO 14001(环境)

ISO 9001(质量)

RL 2002/95/EG (RoHS)

材料

阀体    DN 50…150

灰铸铁 EN-GJL-200 (HT200)



           DN 200…600

球墨铸铁 EN-GJS-450-10 (QT450-10)



阀轴

不锈钢 1.4021 (2Cr13)



阀板

球墨铸铁 EN-GJS-450-10 (QT450-10)尼龙涂层



阀座

EPDM

尺寸



请参见 尺寸表

重量



请参见 尺寸表

                                              1)    VKF42..DN 50…200 也适用于 PN 10 法兰

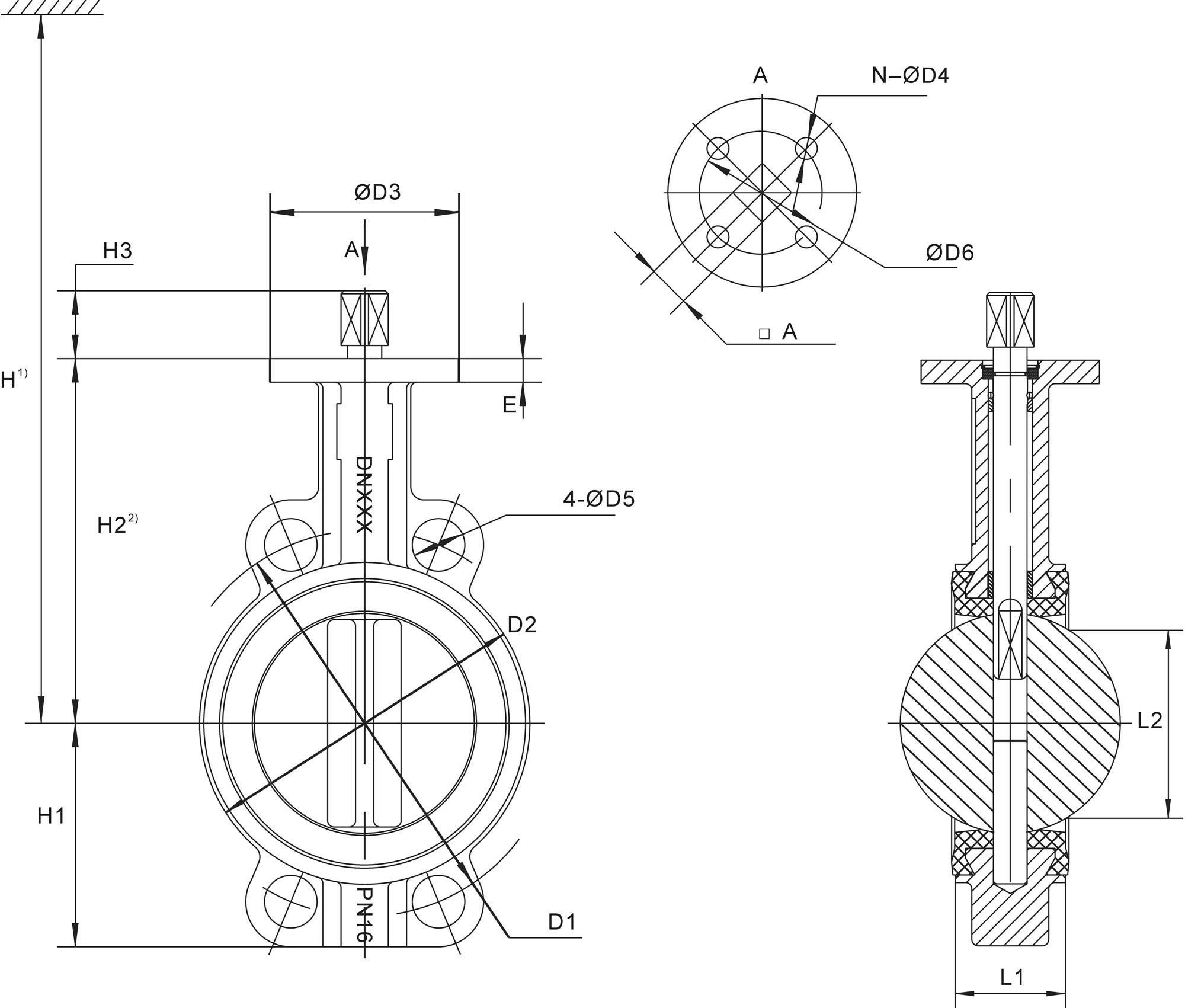

尺寸图

VKF42...尺寸图



产品型号

DN

L1

L2

H

H1

H2*

H3

ØD3

E

PN 16

EN ISO 5211

n-ØD4

ØD6

A

重量





















D1

D2

ØD5







VKF42.50

50

42.6

32

594

65

130

14

90

9

125

92

18

F07

4-10

70

11

1.92

VKF42.65

65

45.6

47

607

71

143

14

90

9

145

106

18

2.45

VKF42.80

80

45.6

65

619

92

155

14

90

9

160

122

18

2.92

VKF42.100

100

51.6

91

634

104

170

14

90

11

180

150

18

4.6

VKF42.125

125

55.6

112

654

118

190

19

90

13

210

176

18

17

6.42

VKF42.150

150

55.6

146

674

132

210

19

90

13

240

204

23

8.19

VKF42.200

200

59.6

194

707

167

243

22

125

15

295

260

23

13.33

VKF42.250

250

67.6

242

818

198

282

24

125

17

355

316

26

F10

4-12

102

22

20.75

VKF42.300

300

77.6

292

846

230.5

310

29

150

17

410

372

26

F12

4-14

125

27

31.1

VKF42.350

350

79

325

881

257

345

29

150

20

470

415

26

41.14

VKF42.400

400

105

380

1118

309

377

45

175

21

525

473

30

F14

4-18

140

36

64.6

VKF42.450

450

112

428

1153

349

412

45

175

22

585

531

30

81.7

VKF42.500

500

129

474

1181

384

440

50

210

24

650

589

33

F16

4-22

165

46

112.1

VKF42.600

600

154

573

1303

477

562

50

210

28

770

700

36

184.7



L1

总长度符合 EN558、系列 20

H1)

阀门和执行器的总高度



=

自管道中心的阀门安装高度 (H2)



+

执行器安装高度





- SQL321B25

= 195 mm (DN50…100)





- SQL3..1B50.., SQL3..1B150..

= 264 mm (DN50…200)





- SQL3..1B270.., SQL3..1B570..

= 336 mm (DN250…350)





- SQL3..1B1400.. SQL3..1B2650..

= 541 mm (DN400…600)



+

到墙壁或天花板的最小安装距离 ( 200 mm),用于安装、连接、操作和维护等。

H22)

执行器安装底座面至管道中心的尺寸
