VXF61...的尺寸图表
SIEMENS阀门代理商 / 2012-12-24

VXF61...法兰三通座阀适用于区域供暧和暧通空调系统中作为分流或合流的控制阀, 适用于闭环或开环系统中冷冻水,低温热水,生活热水,高温热水,海水,热油的控制,介质温度范围在-25-220之间,当介质温度低于0度时需要ASZ6.5阀杆加热元件来防止密封套内的阀杆冻结。以下为西门子VXF61...选型图表。

尺寸



尺寸单位mm

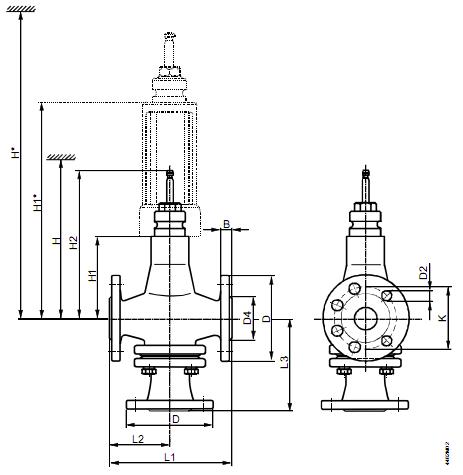

                   VXF61尺寸图



VXF61尺寸表

DN

B

D

D2

D4

K

L1

L2

L3

H1

H2

H

H1*

H*





ø

ø

ø













SKD

SKB

SKC



SKD

SKB

SKC

VXF61

VXF61 2

15

16

95

14 (4x)

46

65

130

65

65

96

192.5

>496

>671



276

>676

>851



6.3

9.6

25

18

115

67

85

160

80

80

111

207.5

>511

>686



291

>691

>866



9

12.3

40

150

18 (4x)

84

110

200

100

162

136

232.5



>711



316



>891



18.5

22

50

20

165

99

125

230

115

170









21.5

25

65

22

185

18 (8x)

118

145

290

145

215

162

278.5





>737

342





>917

35

38.5

80

24

200

132

160

310

155

230

170

286.5





>745

350





>925

42

45.5

100

235

22 (8x)

156

190

350

175

250

180

296.5





>755

360





>935

61.5

65

125

26

270

26 (8x)

184

220

400

200

280

200

316.5





>775

380





>955

85.5

89

150

28

300

211

250

480

240

305

225

341.5





>800

405





>980

126

129.5

DN = 标称口径

H  = 执行器总高度加上到墙壁或天花板的最小安装距离,用于安装、连接、操作和维护等。 H1 = 从管道中心到安装执行器的尺寸(上部边缘)。

H2 = 阀门处于“关闭”位置时表示阀杆完全伸出。
