西门子VXF40... 法兰三通调节阀在暖通空调系统中分流作用或合流作用的调节阀，仅适用于闭式系统，以下为西门子VXF40...选型须知。

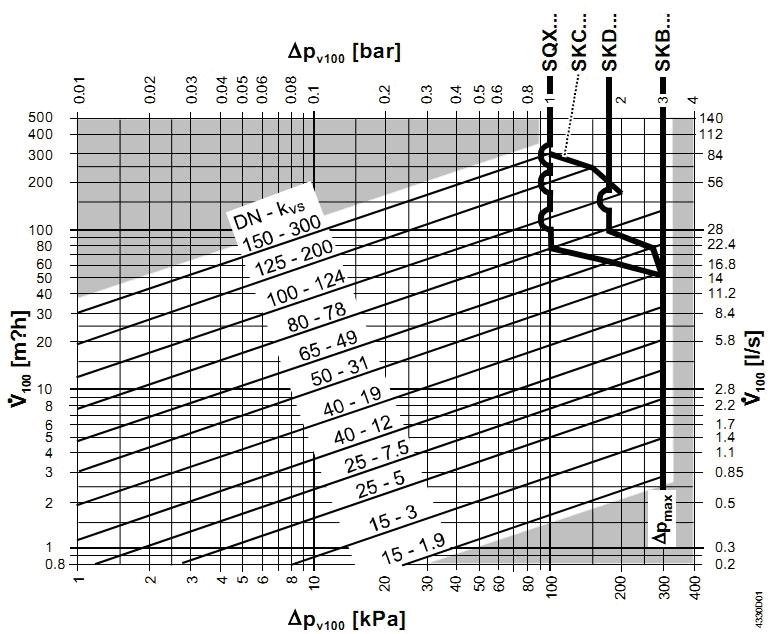

流量曲线图

<<合流>>

                                △Pmax   = 在整个行程范围内配套执行器都能保持正常工作时，阀门两端的最大允许差压

                                △Pv₁₀₀   = 阀门全开且流量为V_1oo时阀门（A→ AB端口)两端的压差

                                                      V ₁₀₀     = 阀门全开时（H₁₀₀)的流量

                                                     100 kPa  =  1 bar ≈ 10 mWG

                                                     1m³/h    =  0.278 l/s 水温为 20 °C

阀门流量特性

                               直通

                                                      0~30%:      线性

                                                      30~100%:    ngi = 3 符合 VDI/VDE 2173

                               旁通

                                                      0~100%:     线性

                               合流        从端口A和端口B

                   流向端口 AB

                               分流：      从端口 AB流向

                   端口 A和端口 B

                               端口 AB=    常流量

                               端口 A =     变流量

                               端口 B =     旁通（变流量）

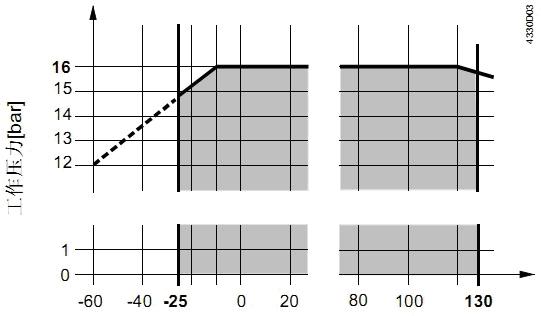

工作压力与介质温度曲线

介质温度[℃]

      工作压力范围符合ISO 7268和EN 1333标准

      介质温度范围-25...+130 °C符合DIN 4747-1标准
