西门子电动调节阀
西门子VXG44带外螺纹的三通座阀，螺纹连接，符合标准ISO 228/1 ，适用于闭环系统中冷冻水和低温热水的控制，在中小型暖通空调系统中作为分流和合流的控制阀。以下为西门子VXG44尺寸图表。

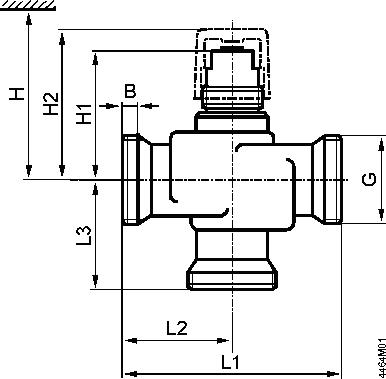

尺寸
尺寸单位mm
DN = 标称口径
H = 执行器总高度加上到墙壁或天花板的最小安装距离，用于安装、连接、操作和维护等。 H1 = 从管道中心到安装执行器的尺寸（上部边缘）。
H2 = 从管道中心到安装帽上部边缘，阀门处于“关闭”位置（A-AB）。
|
型号 |
阀门类型 |
G [Zoll] |
Rp [Zoll] |
|
ALG15… |
VXG44.15. |
G1B |
Rp41/2 |
|
ALG20… |
VXG44.20 |
G11/4B |
Rp3/4 |
|
ALG25… |
VXG44.25 |
G11/2B |
Rp1 |
|
ALG32… |
VXG44.32 |
G2B |
Rp11/4 |
|
ALG40… |
VXG44.40 |
G21/4B |
Rp11/2 |
l 阀门端：圆柱形螺纹符合ISO 228/1
l 管道端：圆柱形螺纹符合ISO 7/1
