西门子VXF31用于供热系统、空调系统中作为控制阀和安全截止阀使用，并且只适用于闭式系统中，采用密封的标准阀门适用于以下介质冷冻水、低温热水、高温热水、防冻水、盐水，介质温度范围在-10-150度之间，低于0度时需要ASZ6.5阀杆加热元件来防止密封套内的阀杆冻结。以下为西门子VXF31选型及安装注意事项。

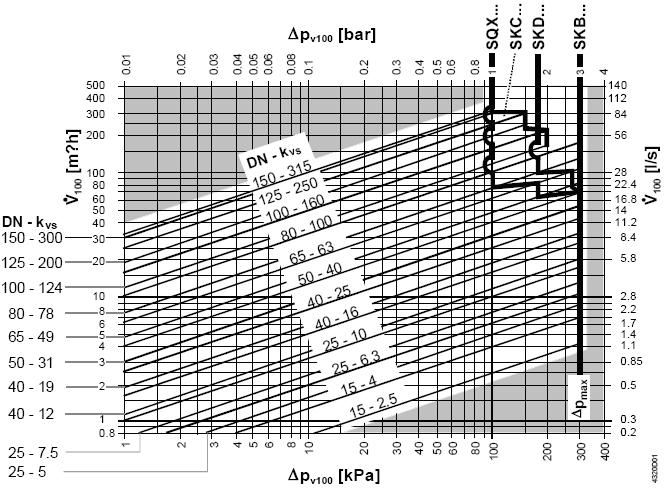

流量曲线图

<<合流>>

阀门流量特性

                                直通

                                                        0~30%:      线性

                                                        30~100%:    ngi = 3 符合 VDI/VDE 2173

                                                        kvs-值 100、160、250、315m³/h

                                                        0-30%→线性

                                                        30-75%→等百分比（n_gi=3）

                                符合VDI/VDE 2173

                                                        5-100%→最大流量k_v100的最优化方案

                                旁通

                                                        0~100%:     线性

                                合流         从端口A和端口B

                             流向端口 AB

                                分流：      从端口 AB流向

                              端口 A和端口 B

                              端口 AB=    常流量

                              端口 A =     变流量

                              端口 B =     旁通（变流量）

                                三通阀优先作合流阀使用。

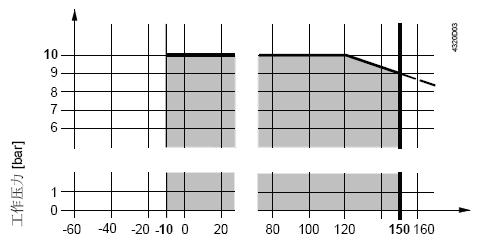

工作压力与介质温度曲线

  介质温度[℃]

      工作压力及介质温度范围参照 ISO 7005。

      必须遵循当地现行法规。

注意事项

工程                      建议安装在回水管上，因为在供暖系统中回水管的温度较低，这样可以延长阀杆密封材料的寿命。

为加强阀门使用时的安全性，须在阀门前端加装过滤器。

介质温度低于0 °C时，需使用ASZ6.5电子阀杆加热元件来防止密封函内的阀杆冻结。 为安全起见，该加热元件的工作电压设计为AC 24 V，功率为30 W。

安装                      阀门和执行器便于现场组装，无需特殊工具也无需做任何调整。

阀门供货时附有安装说明书，编号为74 319 0519 0。

介质流向             安装时，注意阀体上的流向标记→。

调试                             只有在执行器已经正确安装完毕后才可以调试阀门。

                    阀杆缩进：    直通端口A - AB打开，     旁通端口B关闭

阀杆伸出：    直通端口A - AB关闭，     旁通端口B 打开

维修

VXF31...阀门无需维护。

注意                            在进行阀门/执行器维修前：

•停止水泵并切断水泵电源

•关闭截止阀

•释放管道系统中的压力并等待管路完全冷却

如有必要，请断开执行器接线端子的导线。

在对阀门再次调试前需确保执行器已正确安装。

阀杆密封函                在管道已降压和完全冷却，并且阀杆表面无损的情况下，可以直接更换阀杆密封件而无需拆下阀体。

如果发现阀杆已损坏，则需要更换整个阀杆--阀塞组件。

请与您当地的西门子楼宇科技的办事处或分公司联系。
