西门子VXF31尺寸图表
SIEMENS阀门代理商 / 2013-03-05

西门子为法兰连接三通调节座阀符合DIN 32730标准,仅适用于闭式循环系统冷冻水和低温热水的的控制在暖通空调系统中作为“分流”作用或“合流”作用的调节阀。以下为VXF31系列三通控制阀尺寸图表



   1.      kvs-值为100160250315 m3/h最大流量kvs的最优方案是超过75%行程的流量特性,请参见第5

   2.      介质温度低于0°C时,需使用电子阀杆加热元件ASZ6.5





                                                          VXF31产品图片







尺寸



尺寸单位mm

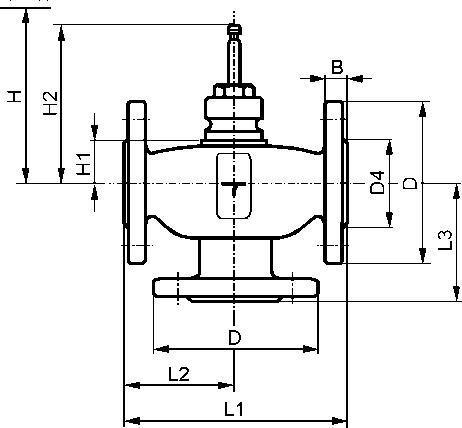

    VXF31尺寸图              VXF31尺寸表2

型号

DN

B

D

0

D2

0

D4

0

K

L1

L2

L3

H1

H2

SQX

SKD

SKB

SKC

重量

[kg]

VXF31.15-2.5

VXF31.15-4

15

14

95

14 (4x)

46

65

130

65

65

40,5

137

> 465

> 540

> 615



3,3

VXF31.24

VXF31.25-6.3

VXF31.25

VXF31.25-10

25

16

115

65

85

160

80

80

34

130,5

> 459

> 534

> 609



6,3

VXF31.39

VXF31.40-16

VXF31.40

VXF31.40-25

40

18

150

19 (4x)

84

110

200

100

100

39

135,5

> 464

> 539

> 614

10,4

VXF31.50

VXF31.50-40

50

20

165

99

125

230

115

115

13,8

VXF31.65

VXF31.65-63

65

185

118

145

290

145

145

60

156,5

> 485

> 560

> 635

18,5

VXF31.80

VXF31.80-100

80

22

200

19 (8x)

132

160

310

155

155

24,1

VXF31.90

VXF31.100-160

100

24

220

156

180

350

175

175

93

209,5







> 666

36,5

VXF31.91

VXF31.125-250

125

26

250

184

210

400

200

200

104

220,5

> 677

50

VXF31.92

VXF31.150-315

150

285

23 (8x)

211

240

480

240

240

120

236,5

> 693

70



DN = 标称口径

H  = 执行器总高度,它加上了为安装,接线,运行,维护等工作留出的离墙壁或天花板的最小距离。

H1 = 从管道中心线到执行器安装基面的高度。

H2 = 管道中心线到阀门关闭时即阀杆完全伸出时的高度。





配件



配件订货编号



型号

密封函

配套



带有阀杆,弹性挡圈以及密封件的 阀塞

VXF31.15-2.5

4 284 8806 0

74 676 0198 0

VXF31.15-4

4 284 8806 0

74 676 0199 0

VXF31.24

4 284 8806 0

74 676 0034 0

VXF31.25-6.3

4 284 8806 0

74 676 0200 0

VXF31.25

4 284 8806 0

74 676 0035 0

VXF31.25-10

4 284 8806 0

74 676 0201 0

VXF31.39

4 284 8806 0

74 676 0036 0

VXF31.40-16

4 284 8806 0

74 676 0202 0

VXF31.40

4 284 8806 0

74 676 0037 0

VXF31.40-25

4 284 8806 0

74 676 0203 0

VXF31.50

4 284 8806 0

74 676 0038 0

VXF31.50-40

4 284 8806 0

74 676 0204 0

VXF31.65

4 284 8806 0

74 676 0039 0

VXF31.65-63

4 284 8806 0

74 676 0205 0

VXF31.80

4 284 8806 0

74 676 0040 0

VXF31.80-100

4 284 8806 0

74 676 0206 0

VXF31.90

4 679 5629 0

74 676 0088 0

VXF31.100-160

4 679 5629 0

74 676 0207 0

VXF31.91

4 679 5629 0

74 676 0089 0

VXF31.125-250

4 679 5629 0

74 676 0208 0

VXF31.92

4 679 5629 0

74 676 0090 0

VXF31.150-315

4 679 5629 0

74 676 0090 0
