西门子三通阀VVP45、VXP45、VMP45系列用于通风和空调系统中闭式水系统末端设备的控制，并且只适用于闭式区域加热系统中，三通阀 VXP45... 和 VMP45... 仅适于合流应用系统，在供暖系统中，建议安装在回水管上，回水管的温度较低，这样可以延长阀杆密封材料的寿命。必须在阀门的上游安装过滤器，以便增强阀门使用时的安全性。以下为西门子VVP45、VXP45、VMP45选型及安装注意事项。

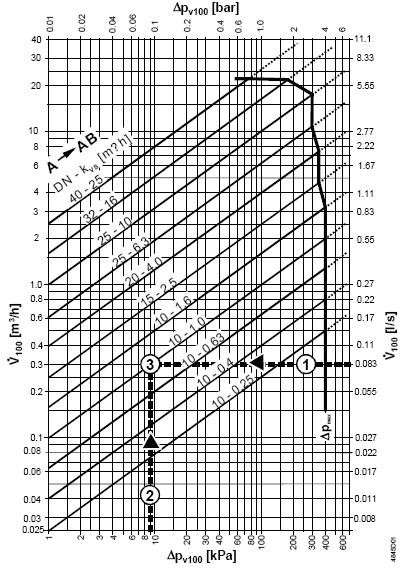

选型

        △Pmax   = 阀门两端的最大允许差压，在此压差范围内相配执行器能在整个行程准确地驱动阀门

        △Pv₁₀₀   = 阀门全开且体积流量为 V100 时阀门两端的压差

              V ₁₀₀     = 阀门全开时（H₁₀₀)的流量

             100 kPa  =  1 bar ≈ 10 mWG

              1m³/h    =  0.278 l/s 水温为 20 °C

例如：  1  V ₁₀₀ = 0.083 l/s

2  △Pv100 = 9 kPa

3  →kvs- 值 = 1.0 m³/h

阀门流量特性

                                    V...45.10-0.25 至 V...45.25-6.3                                      V...P45.25-10 至 V...P45.40-25

阀门V...45.10...至V...45.25-6.3的旁通B中的k_vs值仅具有直通控制通道A→AB中kvs值的70 % (其他阀门型号为100 %)。这样可以补偿热交换器或散热器的流动阻力，从而使总流量V ₁₀₀尽量保持稳定。

工程注意事项

警告！                  流向必须如箭头所示，即只能是 A→AB 和 B→AB。

                   三通阀 VXP45... 和 VMP45... 仅适于合流应用

                   建议安装在回水管上，因为在供暖系统中，回水管的温度较低，这样可以延长阀杆密封材料的寿命。

  建议： 必须在阀门的上游安装过滤器，以便增强阀门使用时的安全性。

安装说明

阀门和执行器便于现场组装，无需特殊工具也无需做任何调整。

阀门供货时附有安装说明书，编号为74 319 0519 0。

安装方位

 调试注意事项

 只有在执行器已经正确安装完毕后才可以调试阀门。

手动调节              直通通道 A→ AB 既可以通过执行器以电动方式开启，也可以通过手动方式开启。如果是三通阀，旁通 B节流或者关闭。

手动方式开启通道 A→AB 时，开度最高仅达 70%（旁通关闭至 30 %）。只有kvs 值为10、16 和 25 的阀门才可以完全开启，此时旁通可以完全关闭。

阀门通过复位弹簧关闭。

维修                             V…P45...阀门无需维护。

警告                     在进行阀门/执行器维修前：

                            •停止水泵并切断水泵电源

                            •关闭截止阀

                            •释放管道系统中的压力并等待管路完全冷却

                如有必要，请断开执行器接线端子的导线。

                在对阀门再次使用前需确保执行器已正确安装。

阀杆密封函         阀杆密封函不能更换。出现泄漏时，必须更换整个阀门。请与您当地的西门子楼宇科技的办事处或分公司联系。

处理                     在报废处理前，阀门必须拆分成各种分类的材料部件。

                按照法律规定，某些部件可能需要特别处理，因为这些部件可能对生态环境造成危害。

        必须遵循当地现行法规。

保证                     有关阀门的技术参数仅适用于“设备组合”中所列执行器配套使用情况。

                使用第三方制造商生产的执行器，阀门将不给予任何承诺。
