西门子VVI41、VXI41选型及安装注意事项
SIEMENS阀门代理商 / 2013-03-20

西门子电动阀VVI41、VXI41适用于暖通空调系统和闭式水系统中冷冻、冷冻水、低温热水、高温热水等介质，建议安装在回水管上，回水管的温度较低，这样可以延长阀杆密封材料的寿命。必须在阀门的上游安装过滤器，以便增强阀门使用时的安全性。以下为西门子VVI41、VXI41系列选型及安装注意事项。

流量曲线图

△Pv100 = 阀门全开时的阀门前后压差

V 100 = 阀门全开(H₁₀₀)时的流量

100 kPa = 1 bar ≈ 10 mWC

1m³/h = 0.278 l/s 水温为 20 °C

Sv = 可调比 k_vs / k_vr 。符合 VDI 2173 标准

k_vs = 额定流量。定义为当阀门全开时、阀门前后压差为100Kpa 时，5…30 °C 的水每小时流过阀门的立方米数

k_vr = 在压差为100kPa (1 bar)时，还保持调节特性的最低流量

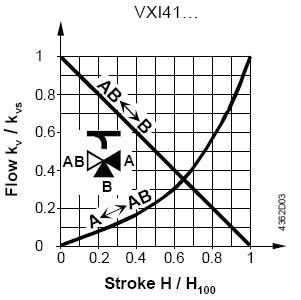

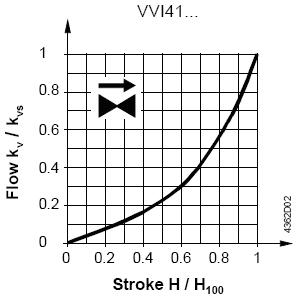

阀门流量特性

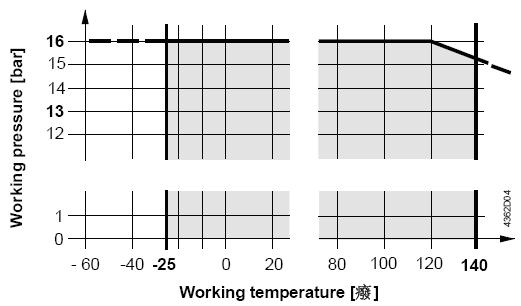

工作压力与介质温度

工作压力范围符合ISO 7268 和 EN 1333 标准.

工作温度范围（ −25 ... +140 °C）符合 DIN 4747 和 DIN 3158 标准.
