西门子SAX81.00执行器PDF技术资料
德国西门子SAX81.00电动执行器，800N·m，用于行程20mm的阀门
SAX81.00执行器参数，用于工业和建筑管道系统的流量开关，节能环保、免维护。
额定推力 800N
额定冲程 20mm
断电保护 可选
防护等级 IP54
环境温度 -15℃…55℃
介质温度 -25℃…220℃（350℃）
安装位置 竖直到水平
工作方式 电动液压
位置反馈信号 DC0-10V/DC4-20mA
西门子SAX81.00…执行器功能概览：
| 产品型号 |
行程 |
额定推力 |
工作压力 |
控制信号 |
定位运行时间 |
LED |
手动调节器 |
增强功能 |
| SAX31.00 |
20mm |
800N |
AC230V |
3位 |
120s |
– |
推动并固定 |
– |
| SAX31.03 |
30s |
| SAX61.03 |
AC/DC24V |
DC0…10V DC4-20mA 0…1000Ω |
√ |
阀位反馈、强制控制、改变控制特性 |
| SAX61.03U |
| SAX81.00 |
3位 |
120s |
– |
– |
| SAX81.00U |
| SAX81.03 |
30s |
| SAX81.03U |
| 产品型号 |
辅助开关ASC10.51 |
电位计ASZ27.5/…1） |
功能模块AZX61.1 |
阀杆加热元件ZSZ6.6 |
| |
最多2个 |
最多1个 |
| SAX31… |
最多2个 |
最多1个 |
– |
最多1个 |
| SAX61… |
最多2个 |
– |
最多1个AZX61.1 |
| SAX81… |
最多1个 |
– |
| 1）可选用135Ω，200Ω或1000Ω的电位计 |
| 防护罩ASK39.1 |

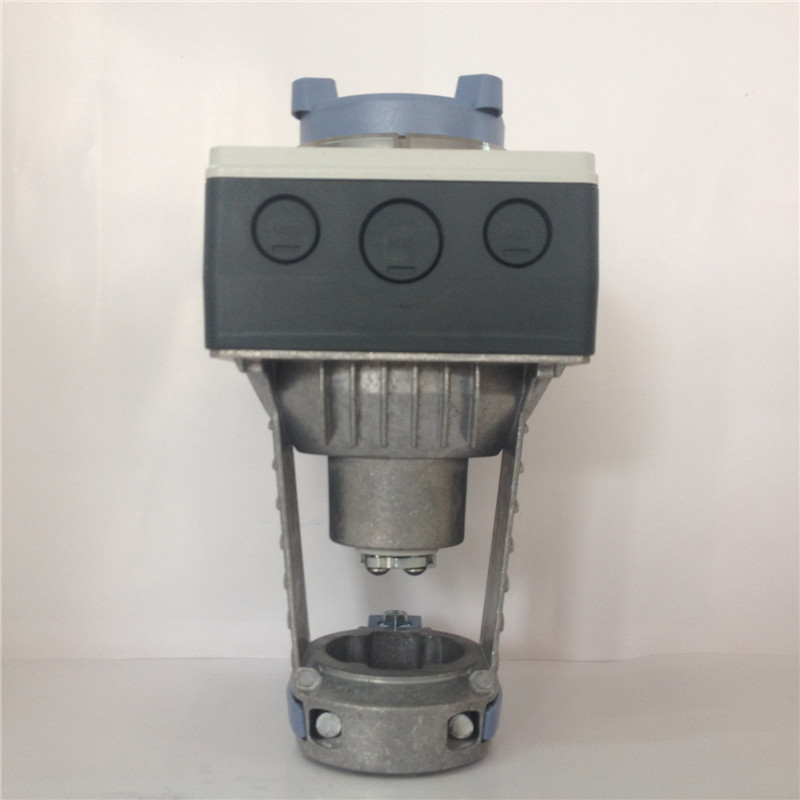

德国西门子执行器SAX81.00图片：
