VAI61.20二通球阀，PN40 内螺纹连接
黄铜阀体，Kvs1^63m³/h，内螺纹连接，可与GLB…9E和GMA…9E电动执行器组合；适用于暖通空调系统，作为控制和安全关断阀门，适用于闭式系统。
VAI61.20技术参数：
功能参数 PN等级 PN40
泄漏率 Kvs值的0…0.01%
允许介质 冷却水、冷冻水、低温水、高温热水、防冻水
介质温度 最高120℃
可调比Sv ＞100
VAI61系列球阀具体型号及匹配执行器：
| 阀体 |
执行器 |
| GLB…9E |
GMA…9E |
| △Pmax |
△Ps |
△Pmax |
△Ps |
| 型号 |
DN |
[kPa] |
| VAI61.15-1 |
15 |
350 |
1400 |
350 |
1400 |
| VAI61.15-1.6 |
| VAI61.15-2.5 |
| VAI61.15-4 |
| VAI61.15-6.3 |
| VAI61.15-10 |
| VAI61.20-4 |
20 |
| VAI61.20-6.3 |
| VAI61.20-10 |
| VAI61.25-6.3 |
25 |
| VAI61.25-10 |
| VAI61.25-16 |
| VAI61.32-10 |
32 |
350 |
1000 |
350 |
1000 |
| VAI61.32-16 |
| VAI61.32-25 |
240 |
240 |
| VAI61.40-16 |
40 |
350 |
800 |
350 |
800 |
| VAI61.40-25 |
| VAI61.40-40 |
240 |
240 |
| VAI61.50-25 |
50 |
350 |
600 |
350 |
600 |
| VAI61.50-40 |
| VAI61.50-63 |
240 |
240 |
德国西门子球阀VAI61配对执行器参数：
| 型号 |
执行器类型 |
工作电压 |
定位信号 |
弹簧复位 |
| 信号 |
时间（s） |
功能 |
时间 |
| GLB331.9E |
电动 |
AC230V |
三位 |
150s |
|
|
| GLB131.9E |
AC24V |
| GLB161.9E |
DC0…10V |
| GMA131.9E |
AC24V |
三位 |
90s |
有 |
15s |
| GMA161.9E |
AC24V |
DC0…10V |

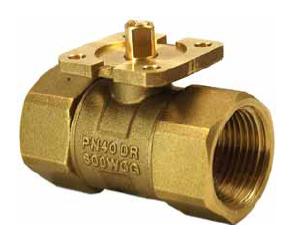

SIEMENS球阀-VAI61.20铜球阀图片：
