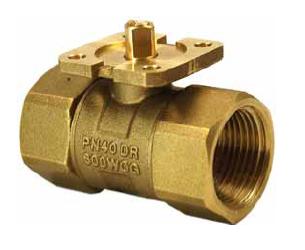

VAI61.25铜球阀
prev zoom next

VAI61.25铜球阀

  • 西门子阀门型号:VAI61.25
  • 商品库存: 1
  • 商品重量:0克
  • 上架时间:2013-06-19
  • 商品点击数:2636
  • 购买数量: 商品总价:

商品描述

商品属性

商品标签

相关商品

德国SIEMENS西门子VAI61.25二通球阀PN40 内螺纹连接

黄铜阀体,Kvs163m³/h,内螺纹连接,可与GLB9EGMA9E电动执行器组合;适用于暖通空调系统,作为控制和安全关断阀门,适用于闭式系统。

德国SIEMENS西门子VAI61.25铜螺纹球阀技术参数:

  工作压力 根据第5页的图表,符合ISO 7005标 准,在允许介质温度范围内
  泄漏率 kvs值的 0...0.01 %
  允许介质 冷却水、冷冻水、低温热水、高温热 水、防冻水;
建议:水处理须依照VDI 2035标准
  介质温度 最高120 °C
  可调比S > 100
工业标准 承压设备指令 PED 97/23/EC
  承压附件 依照第1章,第2.1.4
  介质组2 无须CE标识,依照第3章,第3(工程惯例)
材料 阀体 黄铜 UNS C35330 (DZR)
  阀球 黄铜 UNS C35330 (DZR),镀铬
  密封材料 EPDM O型圈
尺寸/重量 参考尺寸
尺寸 内螺纹连接 Rp...符合ISO 7-1标准

德国SIEMENS西门子VAI61……系列球阀具体型号:

型号 DN kvs Sv
[m3/h]
VAI61.15-1   1
VAI61.15-1.6   1.6
VAI61.15-2.5 15 2.5
VAI61.15-4 4
VAI61.15-6.3   6.3
VAI61.15-10   10
VAI61.20-4   4
VAI61.20-6.3 20 6.3
VAI61.20-10   10
VAI61.25-6.3   6.3
VAI61.25-10 25 10 100
VAI61.25-16   16
VAI61.32-10   10
VAI61.32-16 32 16
VAI61.32-25   25
VAI61.40-16   16
VAI61.40-25 40 25
VAI61.40-40   40
VAI61.50-25   25
VAI61.50-40 50 40
VAI61.50-63   63
DN = 标称口径
kvs = 冷水(5...30 °C)在阀门全开时,阀门前后压差为100 kPa (1 bar)时的额定流量
Sv =可调比 kvs / kvr
kvr = 在压差为100 kPa (1 bar)时,仍保持流量特性的最小流量kv

德国西门子球阀VAI61……匹配执行器

阀体 执行器
  GLB …9E GMA …9E
Apmax Aps Apmax Aps
[kPa]
VAI61.15. 350 1400 350 1400
VAI61.20.
VAI61.25.
VAI61.32-10 350 1000 350 1000
VAI61.32-16
VAI61.32-25 240 240
VAI61.40-16 350 800 350 800
VAI61.40-25
商品属性
[型号] VAI61.25
[类型] 球阀
[行程] 90°
[材质]
[公称通径] 25mm
