VVF53.50两通座阀PDF技术资料



进口德国SIEMENS西门子两通调节阀-VVF53二通座阀，法兰连接属于长行程阀门系列

介质温度在-20^220℃的高性能阀门

球墨铸铁EN-GJS-400-18-LT

DN15…150

Kvs0.16…400m³/h

法兰类型21，法兰设计为B

与SAX…或SKD…，SKB…，SKC…执行器组合

德国SIEMENS西门子电动调节阀阀体VVF53用途

用于锅炉，区域供热和制冷设备，冷却塔，加热机组，和空调机组中作为控制或截止阀门。适用于闭式或开式管路系统（注意避免气蚀）。

技术参数

行程                      DN15-DN50:20mm

                             DN65-DN150:40mm



泄漏率                  直通Kvs值的0…0.01% （IV级）

                             旁通Kvs值的0.5…2%与SKD…，SKB…，SKC组合

                                    Kvs值的0.05%与SAX…组合

介质温度               -20…220℃

阀门可调比            DN15，Kvs≤1.25m³/h:大于50

                             DN15…150:＞100

允许工作压力        2500kPa

阀体                      EN-GJS-400-18-LT/P265GH

阀门内件材料        不锈钢

额定压力                PN25

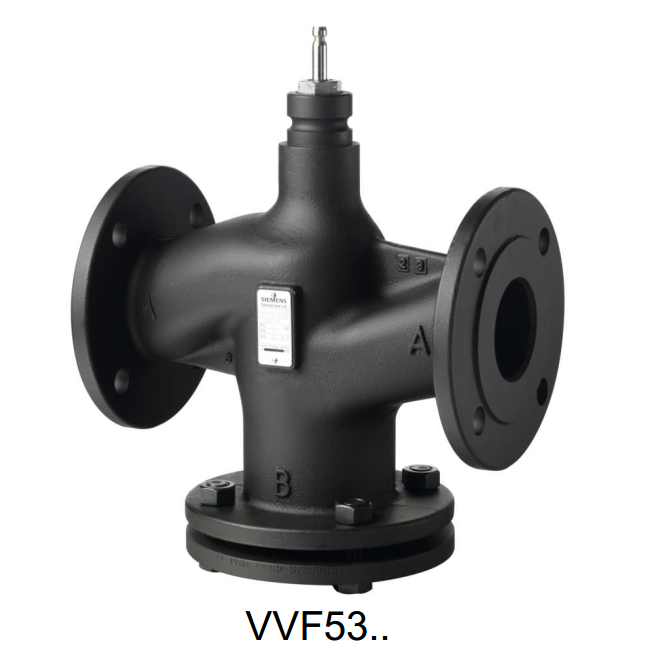

德国西门子SIEMENS二通阀VVF53…图片：



德国SIEMENS西门子温控阀外形尺寸：



商品属性
[型号]	VVF45.50
[类型]	两通调节阀
[公称通径]	DN15-DN150
[行程]	DN15-DN50 20mm DN65-DN150 40mm
[材质]	球墨铸铁
