RAA20房间温度控制器接线端及尺寸图
SIEMENS阀门代理商 / 2012-11-28



     RAA20温控器对于单热系统和单冷系统分别有输出点。RAA20温控器面板前部的调节旋钮选择所需的温度值,在盖子底部的设定值限定装置可以对设定范围进行限制。如果房间温度低于选定的温度,供热触点将会闭合;如果房间温度超过了设定温度,制冷触点将闭合。以下为RAA20房间温度控制器的接线端和尺寸图。

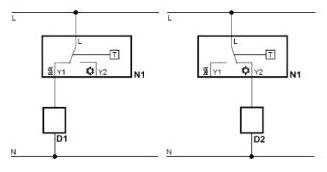

  接线端



      RAA20接线端图



D1

供热用区域阀或者热阀

D2

制冷用区域阀或者热阀

L

工作电压AC 24...250V

N1

房间温控器

Y1

控制输出供热AC 24...250V

Y2

控制输出制冷AC 24...250V

N

零线

T

热动元件(充气膜)

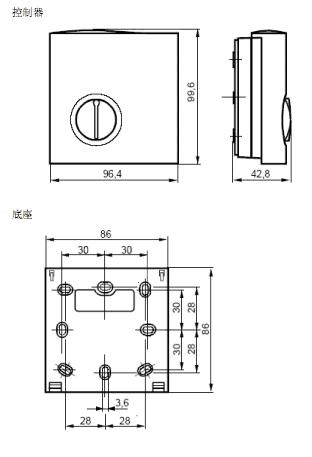

尺寸图



      RAA20尺寸图
