RDE10...液晶显示房间温度控制器的机械设计原理和接线图
SIEMENS阀门代理商 / 2012-11-30

RDE10...液晶显示房间温度控制器主要用于供热系统中控制房间的温度，典型应用在居住房、商业区、学校，温控器通过内置温度传感器，通过控制指令来维持房间温度设定点，开关误差为1K。以下为RDE10...液晶显示房间温度控制器的机械设计原理和接线图。

T房间温度 RDE10设计图

SD开关误差

W房间温度定点

Q14输出信号

机械设计

温控器包括两部分：

带数字显示的塑料外壳，内含电路板，操作部件和内置的房间温度传感器安装底板

外壳和安装底板通过螺丝连接。

底板带有螺丝端。

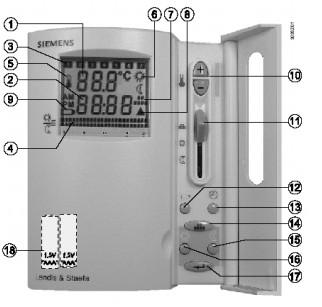

RDE10温控器图片

用摄氏或华氏温度显示房间温度

时间，格式00： 00 — 23： 59

日期（星期一到星期曰）

光时间指示器的当前开关模式

用来显示房间实际温度

模式节能模式

用来显示自动模式或选择开关模式

加热

符号显示需要更换电池（只适合电池供电的型号)

按钮调节设定值、时间和转换时间

运行模式开关

设定日期

设定时间

开关模式选择和停止设定模式

接线图

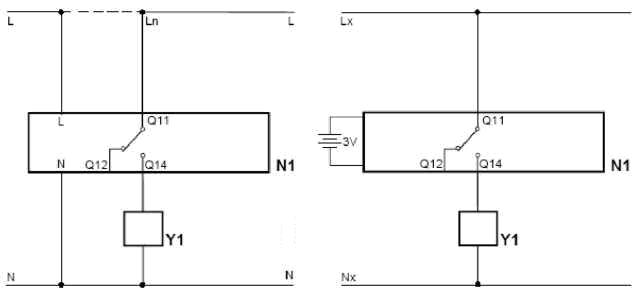

RDE10接线图

RDE10 RDE10L

N1 室温控制器 Nx 零线 AC24...250V

Y1 调节温控器 LX 火线 AC24...250V

Q11，Q12 常闭触点(常开阀） N 零线 AC230V

Q11,Q14常闭触点(常开阀）
