西门子VVI41、VXI41机械设计原理及安装注意事项
SIEMENS阀门代理商 / 2013-03-28

VVI41/VXI41系列西门子电动阀为青铜材质阀体，公称直径在DN15-DN50之间，流量为2.5 -40m³/h，内螺纹连接，可与SQX..., SKD... 执行器配合安装。适用于暖通空调系统中作为控制或安全截止阀使用，适用于开式系统和闭式水系统中冷冻水、低压热水和蒸汽的控制。以下为西门子VVI41、VXI41系列的机械设计原理及安装注意事项。

机械设计

二通阀不可拆下阀底盲板当作三通阀使用。

注意事项

工程建议安装在回水管上，因为在供暖系统中，回水管的温度较低, 这样可以延长阀芯密封材料的寿命。

水质要求符合VDI 2035 标准。

建议在阀门前安装过滤器增加阀门安全功能。

介质温度低于0 °C 时，要使用ASZ6.5 电子阀杆加热元件来防止密封套内的阀杆冻结。为安全起见，该加热元件的工作电压设计为24

伏，功率为30 瓦。

VXI41…三通阀优先作合流阀用

安装阀门和执行器可以简单地在安装位置上组装起来。即不需要特殊的工具，也不需要做任何调整。

阀供货时附有安装说明书。编号为 74 319 0423 0.

安装方位

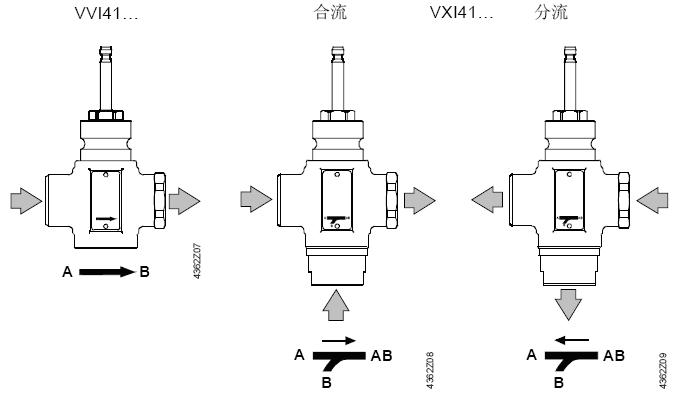

介质流向安装时，注意阀体上的流向标记→。

$VVI41\VXI41介质流向图$

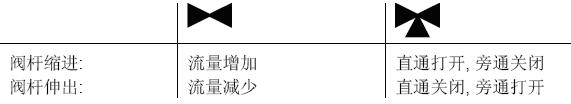

调试只有在执行器已经正确安装完毕后才可以调试阀门。

维修

对于执行器进行的维修时，应遵循以下顺序：首先关掉水泵并切断水泵电源；关闭截止阀，排空管内的水以降低管内的压力

使水管（热水管）自然冷却。从接线端上拆除电气接线。注意在对阀门再次调试前需先正确安装执行器。

在水管已降压和完全冷却，并切阀杆表面无损的情况下，可以直接更换阀杆密封而无需拆下阀体。如果发现阀杆已损坏，则需

更换整个阀杆-阀塞组件。请与西门子楼宇科技公司在您当地的办事处或分公司联系。
