德国SIEMENS西门子电动蝶阀阀体VKF42.600

 灰铸铁或球墨铸铁阀体

•  DN 50...600

•  kvs 65...37,000 m3/h

•  适用于符合 ISO 7005 的PN 16 配对法兰

•  密封性符合 ISO 5208， 泄漏等级为A 级

•  无需维护

•  可以配备 SQL321B..  或 SQL361B.. 电动执行器

德国SIEMENS西门子阀体用途 ：

•  用于在暖通空调系统中作为电动阀或截止阀使用。

•  用于开式和闭式系统中

•  用于两位 (SPDT) 或 DC 0…10 V 控制信号

•  用于制冷机和冷却塔顺序控制

•  换热器或整个换热站水流的通断控制 2 / 8 西门子楼宇科技  蝶阀 PN 16  CB1N4119zh  29.10.2010

德国SIEMENS西门子电动蝶阀阀体型号概览

产品型号  物料编号  DN  kvs

  顶法兰  介质流速

1)[m3/h]  EN ISO 5211  水 水水 水 [m/s]  气体 [m/s]

VKF42.50  S55237-V100  50  65

VKF42.65  S55237-V101  65  140

VKF42.80  S55237-V102  80  210

VKF42.100  S55237-V103  100  470

VKF42.125  S55237-V104  125  750

VKF42.150  S55237-V105  150  1250

VKF42.200  S55237-V106  200  3100

VKF42.250  S55237-V107  250  4050

VKF42.300  S55237-V108  300  7500

VKF42.350  S55237-V109  350  10250

VKF42.400  S55237-V110  400  14100

VKF42.450  S55237-V111  450  18500

VKF42.500  S55237-V112  500  24000

VKF42.600  S55237-V113  600  37000

1) 蝶阀全开时所推荐的最大流速 kvs

当蝶阀全开 (H100)、阀门前后压差为 100 kPa (1 bar) 时，5 °C 至 30 °C  的冷却水每小时流过蝶阀的额定流量

订货需知

蝶阀和执行器必须分别定购。

订货时请注明数量、产品名称和型号。

产品型号  物料编号  产品名称  数量

VKF42.50  S55237-V100  蝶阀  1 蝶阀和执行器器均为分开包装，单独供货。

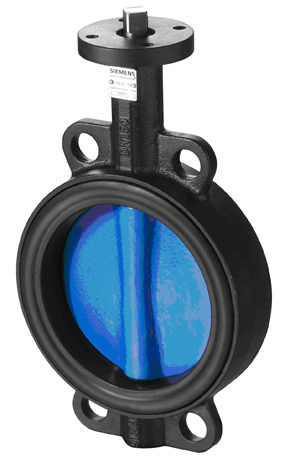

德国SIEMENS西门子电动蝶阀阀体—VKF42.600图片：

商品属性
[型号]	VKF42.600
[类型]	电动蝶阀
[电源电压]	AC220V
[阀体材质]	球墨铸铁
[公称通径]	DN50-DN600
