VVF41.50法兰两通调节阀PDF技术资料





德国西门子VVF41.50两通座阀，法兰连接

法兰连接，符合标准ISO 7005

适用于闭环或开环系统中冷冻水、低温热水、生活热水、高温热水、海水、热油或饱和蒸汽的控制

技术上参数表

行程                       DN65以上:40mm  DN50:20mm

泄漏率                     0…0.02% Kvs

介质温度                       -10…150℃

阀门流量特性                   等百分比

阀门可调比                     >100

允许工作压力                   1600 kPa

阀体                           铸铁

阀门内材料                     镍铬钢

额定压力                       PN16

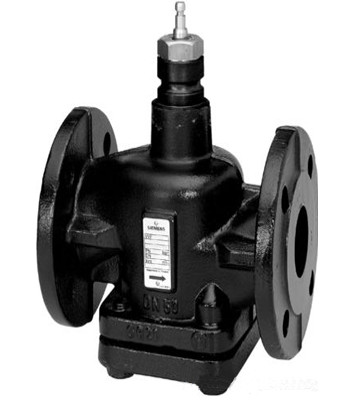

SIEMENS蒸汽二通调节阀-VVF41/SKC62图片

西门子二通座阀-VVF41.50详细参数：

两通座阀VVF41…系列
型号	Kvs阀门全开时的额定流量系数[m3/h]	公称直径	SQX…最大允许压差[kPa]	SQX…最大关闭压差[kPa]	SKD…最大允许压差[kPa]	SKD…最大关闭压差[kPa]	SKB…最大允许压差[kPa]	SKB…最大关闭压差[kPa]	SKC…最大允许压差[kPa]	SKC…最大关闭压差[kPa]
VVF41.49	19	50	300	350	400	500	1000	1400
VVF41.50	31	50	300	350	400	500	1000	1400
VVF41.65	49	65							600	800
VVF41.80	78	80							400	500
VVF41.90	124	100							250	300
VVF41.91	200	125							175	200
VVF41.92	300	150							100	125
应用范围
介质	温度		密封填料			后缀
低温热水	高达150℃		三元乙丙橡胶O形圈，无硅
高温热水	高达180℃		特弗伦			4
高温热水	高达180℃		特弗伦，无硅			5
热油	高达180℃		特弗伦			4
饱和蒸汽	高达150℃/200kPa		三元乙丙橡胶O形圈
过热蒸汽	高达180℃/200kPa		特弗伦			4
冷冻水/海水	低至–25℃		三元乙丙橡胶O形圈，无硅
含防冻剂的水  订货时，如果需要，请用型号后缀表明产品，如VVF41.504 当介质温度<0℃时，需要阀杆加热装置ASZ6.5

商品属性
[型号]	VVF41.50
[类型]	两通电动调节阀阀体
[行程]	20mm
[材质]	球墨铸铁
[公称通径]	DN50mm
